ＴＣＬ２１３６Ｄ彩电不能开机的检修
2002年,第36期,类别:彩电维修

　　接通电源，电源指示灯亮，但遥控、手动无法开机。
　　根据电源电路原理，电源指示灯亮说明电源电路基本正常，无法开机可能由红外接收、ＣＰＵ及附属电路故障引起。用数字万用表测ＣＰＵ{36}脚红外信号输入端电压，按动遥控板上任一按键，{36}脚电压均从５．０３Ｖ降至４．７Ｖ，证明红外接收电路基本正常。测ＣＰＵ（内部自带复位电路）{34}脚＋５Ｖ供电正常，用数字万用表２０ＭＨｚ频率挡测ＣＰＵ晶振频率６ＭＨｚ正常，试换ＣＰＵ及存储器２４Ｃ０４故障依旧，维修陷入困境。
　　仔细分析该机原理及特点，此机心属ＴＣＬ王牌智能彩电，其智能原理大致如下：接通电源，待机指示灯亮，当按动遥控开机键或节目键时，待机指示灯闪烁，启动行电路工作，产生高压、加速极电压、中压及灯丝电压供ＣＲＴ工作，但这时ＣＲＴ并不发光。另外，经行变产生的＋４５Ｖ、＋１６Ｖ电压供场扫描电路工作，这时整机各电路都进入正常工作状态，与此同时场扫描电路、行扫描电路、视放级输出电路都将其正常工作的数据经总线送入ＣＰＵ。当ＣＰＵ检测到各信号正常后，便启动视放电路工作出现图像和伴音。从启动到出现图像和伴音大约为６秒钟，这一作用同时也实现了该机的软启动功能，使ＣＲＴ灯丝有足够的时间预热，防止因预热时间不够造成ＣＲＴ阴极“中毒”而缩短ＣＲＴ寿命。电视机正常工作后，待机指示灯不再闪烁而熄灭。若这时ＣＰＵ检测到行、场及视放电路有故障，此时将继续关断亮度信号，使视放级工作在截止状态，待机指示灯将一直闪烁而进入保护状态。

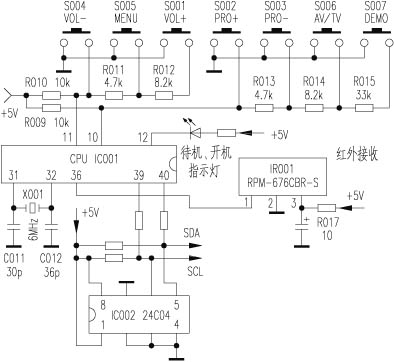

　　本例待机指示灯不闪烁，说明ＣＰＵ未接收到任何指令或检测到错误指令不启动电路工作。由于该机的手动指令输入是以电阻分压输入，ＣＰＵ通过其电压高低来识别其相应功能。若ＣＰＵ识别电压输入端电压异常，就有可能导致此故障。测ＣＰＵ{10}、{11}脚识别电压输出端，{11}脚为５．０６Ｖ，{10}脚为３．７Ｖ且不稳定。由此怀疑微动按键Ｓ００２、Ｓ００３、Ｓ００６、Ｓ００７其中某键有漏电现象（相关电路见附图）。断开Ｒ０１３，这时可遥控开机，ＣＰＵ{10}脚电压也上升为５Ｖ。复原Ｒ０１３再断开Ｒ０１５，故障又重现，证明Ｓ００６（ＴＶ、ＡＶ转换）键漏电。更换该键并复原Ｒ０１５试机，所有功能恢复正常。
